3.简单电路 - 精版答案
第一题
(1)电池 小灯泡 导线 解析：电路是由电源、用电器、导线、电器元件组成的。
(2)正极 负极 电路 解析：电流从电池的正极流出，流经小灯泡后再流回负极。灯泡有两个连接点，电流从一个连接点进入，再从另一个连接点流出，小灯泡才会亮。
(3)电源 解析：电源为电流的流动提供动力。
第二题
(1)B 解析：电池盒是用来盛放和固定电池的，可单独使用，也可组成电池组。
(2)A B 解析：电池盒里的铜片处标有“+”，弹簧处标有“-”，因此应该分别与电池的正极(铜帽)和负极(锌壳)相连。
(3)B 解析：把一节电池和一个灯泡用导线连接起来，至少需要两根导线。
(4)B 解析：小灯泡在电路图中的符号是图C，在小学的电路图要求中，有时也可以用图A来表示。
(5)B 解析：在电路图中，导线的画法要求横平竖直。
(6)C 解析：用一节电池做电源，通过串联或并联的方式，可以使电路中的多个小灯泡同时发光。
第三题

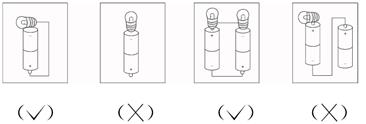

解析：电流必须从正极流出，流经导线和用电器后，再流回到负极，构成完整的回路，灯泡才能亮。
第四题
解析：本题考查对常见电路符号的掌握程度。
第五题
(1)完整地反映电路的组成，要把电源、用电器、导线和开关都画在电路之中，不能遗漏电器元件。
(2)规范地使用电器元件的符号。
(3)合理地安排电器元件符号的位置，尽可能使电路元件均匀地分布在电路中，电器元件符号不要画在拐角处，画出的电路图应清楚、美观。
(4)通常用横平、竖直的线段代表导线，转弯处一般取直角，使电路图简洁、工整。
解析：画电路图时要求美观、简洁。
第六题
(1)
（2)
解析：画电路图时注意导线要横平竖直，各元件合理分布。
第七题
(1)两个小灯泡画在了拐角处。
(2)两个小灯泡之间的导线没有画直。
(3)两个小灯泡之间没有用导线连接起来；电路中缺少电源。
解析：(1)图中两个小灯泡放在了拐角处，电路元件分布不合理；(2)图中两个灯泡之间的曲线画成了曲线，违反了电路图导线要横平竖直的要求；(3)图中不但缺少电源，而且两个小灯泡之间缺少导线连接，造成了断路。
